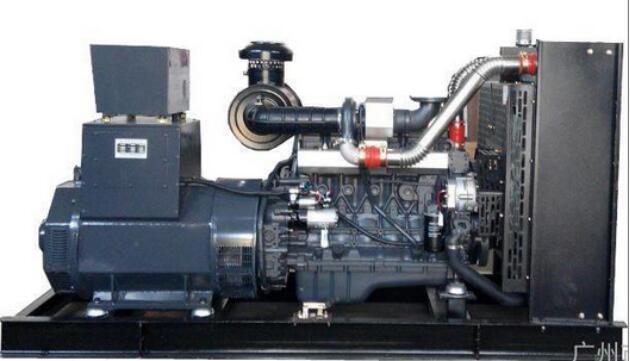

上柴股份發電機型號SC4H95D2主要性能特點
2019-04-02
來源： 未知
一、 上柴股份發電機機組主要性能特點：
² 上海股份柴油機，穩定的功率輸出，優秀的瞬態性能。
² 高溫閉式冷卻系統，可在較高的環境溫度工作，能穩定地輸出額定功率。
² PT直接噴油系統。
² 發動機扭矩同步激磁系統，能使機組在承受任何瞬間加載時，頻率降迅速恢復。
² 發電機低成本電抗設計，使非線性負荷下的波形失真極小，并有良好的帶動機組起動性能。
² 柴油機具有超速、低油壓、高水溫、自動停車保護功能、發電機具有超載、線路保護功能。
² 電壓調整率：從空載到100%負荷，電壓穩壓調整在±0.5%。
² 電壓波動范圍：加載后從空載到100%負載，電壓波動不超過其平均值的±0.5%。
² 頻率波動范圍：從空載到滿載的各種負荷的情況下，頻率波動不超過平均值的±0.25%。
² 諧波畸變率：＜5%。
二、 柴油機主要性能特點：
² 特點：4沖程，強制水冷，增壓（中冷）進氣，每缸4氣門，整體鍛鋼曲軸，整體平衡塊，工字型斷面連桿，合金鑄缸體，可換濕式缸套系統，電子調速（EFC）系統，干式空濾器旋裝式機油，柴油及水濾等濾芯。
三、 發電機主要性能特點：
² 特點：旋轉磁場，單軸承，4極，無刷，防滴漏結構，絕緣等級：H級，符合GB755、BS5000和IEC34-1等標準的要求，發電機可在沙、石、鹽、海水和有化學腐蝕的環境中使用。
² 定子：為斜槽結構，2/3間距組，可有效抑制中線電流及輸出電壓的波形畸變。
² 轉子：裝配前經過動平衡，并通過柔性連軸節與發動機連接、完善的阻尼器繞組，減少并聯時的震蕩。
² 電壓調節器（AVR）：有多種自動電壓調節器，一般發電要求將裝用SX440型或SX421型。
² 發電機冷卻：直接驅動離心式鼓風機。
² 發電機額定溫升：125℃。
² 勵磁方式：永磁，無刷。
四、控制系統的主要性能特點：

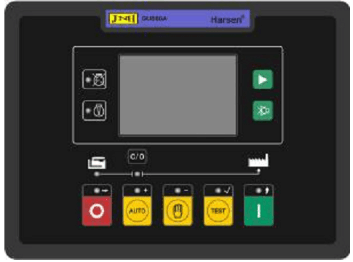

a) 名稱：香港凱訊GU641CC模塊控制器
b) 特點：該控制器，除可手動/自動啟動，其顯示和保護功能有：超速、低油壓、高水溫、起動超時、充電失敗，以及公共報警。
控制器型號：GU641CC自動控制器
制造商：凱訊實業有限公司（HARSEN）
主要特點:
• 使用微機控制。
• 自動起停/手動啟動功能，出現故障時自動停機。
• 圖標式顯示。
• 可在面板上進行對模塊的輸入，輸出，報警，及定時器進行設置。
• 可監測發動機/發電機工作參數。
• 提供發動機故障告警并顯示故障狀態。
• 使用LED/LCD顯示。
• 薄膜式按鈕開關。
• 五個可設置輔助輸入端。
• 三個可設置輔助輸出端。
• 檢測并提供報警：
– 欠速/超速 – 充電失敗 – 緊急停機 – 低油壓 – 高水溫
– 起動失敗 – 停車失敗 – 轉速信號丟失
數字(開關)信號輸入:
• 緊急停車信號：常閉直流正極信號。
•
• 五個可靈活設置的輸入端：可設為接負極信號的常開或常閉觸點?？蛇x為做指示，告
警，或停機信號輸入。輸入既可立即生效也可在起動時無效來作為擴展保護輸入。
•
• 這些輸入端還可用來做面板指示燈檢測。
模擬信號輸入:
• 用來接收來自安裝于發動機上的電阻式傳感器發來的油壓，水溫信號。它們還可設置為接受數字開關式輸入信號供低油壓和高水溫停機信號用。
繼電器輸出:
• 有供燃油閥，起動機的輸出信號，及三個可設置的輸出端。
• 可設置輸出端的設置范圍廣泛，并輸出蓄電池正電信號。
多項報警功能:
• 欠/超速 • 充電失敗 • 緊急停車
• 低油壓 • 高水溫 • 停車失敗
• 起動失敗 • 蓄電池電壓過低/過高 • 轉速信號丟失
四、上柴股份發電機機組隨機附件：詳見隨機附件清單。
五、上柴股份發電機機組質量保證：
²上柴股份發電機 機組經過負載試驗。機組使用保修期為：二年或1000小時（先到為準），詳見保修單。
六、技術服務：
² 提供新機檢查調試服務（免費）
² 提供一般性操作及日常使用保養現場培訓服務（免費）
² 提供機房設計及機組安裝施工服務，（根據客戶對機組安裝標準的要求進行），（收費，需另簽工程合同）
² 提供噪聲及排放治理工程服務。（達到環保部門的要求）（收費，需另簽工程合同）
附件一：上柴股份發電機參數
上柴股份發電機組發動機技術參數
² 上海股份柴油機，穩定的功率輸出，優秀的瞬態性能。
² 高溫閉式冷卻系統，可在較高的環境溫度工作，能穩定地輸出額定功率。
² PT直接噴油系統。
² 發動機扭矩同步激磁系統，能使機組在承受任何瞬間加載時，頻率降迅速恢復。
² 發電機低成本電抗設計，使非線性負荷下的波形失真極小，并有良好的帶動機組起動性能。
² 柴油機具有超速、低油壓、高水溫、自動停車保護功能、發電機具有超載、線路保護功能。
² 電壓調整率：從空載到100%負荷，電壓穩壓調整在±0.5%。
² 電壓波動范圍：加載后從空載到100%負載，電壓波動不超過其平均值的±0.5%。
² 頻率波動范圍：從空載到滿載的各種負荷的情況下，頻率波動不超過平均值的±0.25%。
² 諧波畸變率：＜5%。
² 特點：4沖程，強制水冷，增壓（中冷）進氣，每缸4氣門，整體鍛鋼曲軸，整體平衡塊，工字型斷面連桿，合金鑄缸體，可換濕式缸套系統，電子調速（EFC）系統，干式空濾器旋裝式機油，柴油及水濾等濾芯。
三、 發電機主要性能特點：
² 特點：旋轉磁場，單軸承，4極，無刷，防滴漏結構，絕緣等級：H級，符合GB755、BS5000和IEC34-1等標準的要求，發電機可在沙、石、鹽、海水和有化學腐蝕的環境中使用。
² 定子：為斜槽結構，2/3間距組，可有效抑制中線電流及輸出電壓的波形畸變。
² 轉子：裝配前經過動平衡，并通過柔性連軸節與發動機連接、完善的阻尼器繞組，減少并聯時的震蕩。
² 電壓調節器（AVR）：有多種自動電壓調節器，一般發電要求將裝用SX440型或SX421型。
² 發電機冷卻：直接驅動離心式鼓風機。
² 發電機額定溫升：125℃。
² 勵磁方式：永磁，無刷。
a) 名稱：香港凱訊GU641CC模塊控制器
b) 特點：該控制器，除可手動/自動啟動，其顯示和保護功能有：超速、低油壓、高水溫、起動超時、充電失敗，以及公共報警。
控制器型號：GU641CC自動控制器
制造商：凱訊實業有限公司（HARSEN）
主要特點:
• 使用微機控制。
• 自動起停/手動啟動功能，出現故障時自動停機。
• 圖標式顯示。
• 可在面板上進行對模塊的輸入，輸出，報警，及定時器進行設置。
• 可監測發動機/發電機工作參數。
• 提供發動機故障告警并顯示故障狀態。
• 使用LED/LCD顯示。
• 薄膜式按鈕開關。
• 五個可設置輔助輸入端。
• 三個可設置輔助輸出端。
• 檢測并提供報警：
– 欠速/超速 – 充電失敗 – 緊急停機 – 低油壓 – 高水溫
– 起動失敗 – 停車失敗 – 轉速信號丟失
數字(開關)信號輸入:
• 緊急停車信號：常閉直流正極信號。
•
• 五個可靈活設置的輸入端：可設為接負極信號的常開或常閉觸點?？蛇x為做指示，告
警，或停機信號輸入。輸入既可立即生效也可在起動時無效來作為擴展保護輸入。
•
• 這些輸入端還可用來做面板指示燈檢測。
• 用來接收來自安裝于發動機上的電阻式傳感器發來的油壓，水溫信號。它們還可設置為接受數字開關式輸入信號供低油壓和高水溫停機信號用。
繼電器輸出:
• 有供燃油閥，起動機的輸出信號，及三個可設置的輸出端。
• 可設置輸出端的設置范圍廣泛，并輸出蓄電池正電信號。
多項報警功能:
• 欠/超速 • 充電失敗 • 緊急停車
• 低油壓 • 高水溫 • 停車失敗
• 起動失敗 • 蓄電池電壓過低/過高 • 轉速信號丟失
四、上柴股份發電機機組隨機附件：詳見隨機附件清單。
五、上柴股份發電機機組質量保證：
²上柴股份發電機 機組經過負載試驗。機組使用保修期為：二年或1000小時（先到為準），詳見保修單。
六、技術服務：
² 提供新機檢查調試服務（免費）
² 提供一般性操作及日常使用保養現場培訓服務（免費）
² 提供機房設計及機組安裝施工服務，（根據客戶對機組安裝標準的要求進行），（收費，需另簽工程合同）
² 提供噪聲及排放治理工程服務。（達到環保部門的要求）（收費，需另簽工程合同）
附件一：上柴股份發電機參數
上柴股份發電機組發動機技術參數
| 項 目 | 規 格 與 性 能 參 數 |
| 機組型號 | SCG50 |
| 發動機型號 | SC4H95D2 |
| 產地 | 上海柴油機股份有限公司 |
| 功率 KW | (額定)62KW/（備用）68KW |
| 型式 | 四沖程、直接噴射式 |
| 機油容量 L | 15 |
| 缸徑 mm | 105 |
| 沖程 mm | 124 |
| 冷卻方式 | 滿足環境溫度40℃水箱散熱器,皮帶驅動冷卻風扇,帶風扇安全護罩 |
| 調速方式 | 高精度電子調速 |
| 啟動方式 | DC24V啟動,并配有硅整流充電發電機 |
| 過濾系統 | 干式空氣濾清器\燃油濾清器\機油濾清器 |
| 啟動電池 | 四個200AH知名品牌蓄電池和市電充電器 |
| 進氣方式 | 廢氣渦輪增壓-后冷卻器 |
| 噪聲聲壓級 dB(A) | ≤96 |
發電機參數
| 項 目 | 規 格 與 性 能 參 數 |
| 機組型號 | SCG50 |
| 發電機型號 | SGI-50-1-4 |
| 產地 | 海南重康機電設備有限公司 |
| 型式 | 無刷自勵，靜態調節 |
| 勵磁方式 | 永磁 |
| 結構 | 單軸承，緊藕合 |
| 防護等級 | IP22防滴漏式 |
| 絕緣等級 | 全部H |
| 波型畸變率 % | ≤5 |
| 電話諧波因數THF % | ≤2 |
| 電話影響系數TIF % | ≤50 |
| 電壓調節器 | 自動電壓調節器 AVR |
