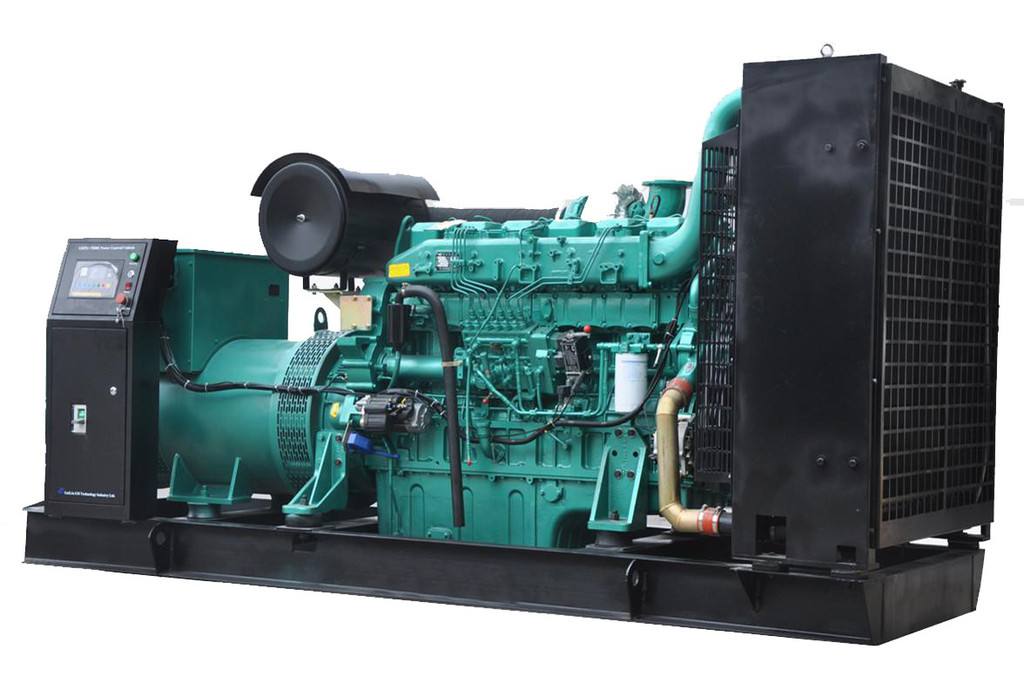

海口柴油發電機組ATS轉換柜技術方案

2019-08-03

來源：柴油發電機組廠家

一、ATS雙電源切換箱基本配置：
1、2000A ATS雙電源切換柜

序號		內容		規格	數量	品牌	備注
1	箱體		長600×深600×高1800		1個	國產	柜體采用優質鋼板經防銹處理后鍍鋅、經過噴塑處理，內附鋼絲網裝置，具有防塵、通風散熱的特點
2		ATS轉換開關		2000A 3極	1個	上海人民	市電/發電自動切換
3		自動轉換中央控制器		超韓配套	1個	超韓
4		塑殼斷路器		CDM900A	1個	上海人民	過載、短路保護用
5		銅排		50×5	1批	國產
6		電流表		指針式72×72	3個	合資	顯示負載三相電流
7		電壓表		指針式72×72	1個	合資	顯示負載三相電壓
8		電壓轉換開關		LW5D-16YH3/3	1個	耐施德	切換顯示不同相的電壓
9		電流互感器		600/5	3個	合資	測量電流用
10		保險絲		國產	7個		控制系統保護用

二、ATS雙電源切換箱功能
1.1  系統采用手動/自動運行供電。
1.2系統以市電優先供電為主，市電/發電自動轉換,自投自復。市電異常，控制器發出起動信號，機組啟動正常運行后（原柴油發電機組控制系統需帶有遠程啟動功能），ATS開關自動轉換向備用電路。當常用電源恢復正常時，停延時（0－30s可調），開關自動轉換向常用電源電路。
1.3 ATS轉換開關內置電氣、機械互鎖等功能，可實現自動、電動遠程、緊急手動控制。
1.4指針式顯示負載電流、電壓、頻率。
1.5指示燈指示開關合閘送電狀態，發電三相正常指示，市電三相電壓正常指示
1.6ATS切換開關可在85%－110%工作電壓下可靠工作。
1.8 系統具有電路缺相、斷路、短路保護。
三、操作方式
3.1 手動操作方式：將轉換開關置于手動位置，通過按鈕合閘、分閘確定供電狀態。

（注：當市電失壓或發電機沒有起動供電時，手動按市電合閘按鈕、分閘按鈕和發電合閘按鈕、分閘按鈕都不能實現此功能。在手動按任何一方合閘按鈕、分閘按鈕的前提是此路必須有電源供電。）
3.2 自動操作方式：將轉換開關置于自動位置，當外系統檢測到市電故障時，機組起動后。本系統檢測機組運行正常后自動合閘送電，   ATS開關經延時相應轉換到發電位置，負荷由發電供電。當若市電恢復正常后，切換開關經延時后立即轉換到市電位置，負荷由市電供給。自啟動時間：3～5秒（可調）在發出起動信號（當市電停電時）后，經3～5秒廷時（可調為0～3 秒）后，自動起動機組（共有三次連續啟動，若三次不成功，則報警），并隨即切換負荷，切換時間為8～12秒（可調至10秒內），市電回復正常后，機組自動切出，在空轉10～270秒（可調）后自動停機。
三、報價：20000 元
注：報價不含稅及安裝費
