同步發電機組運行及維修后的試驗過程

2020-03-10

來源：柴油發電機組廠家

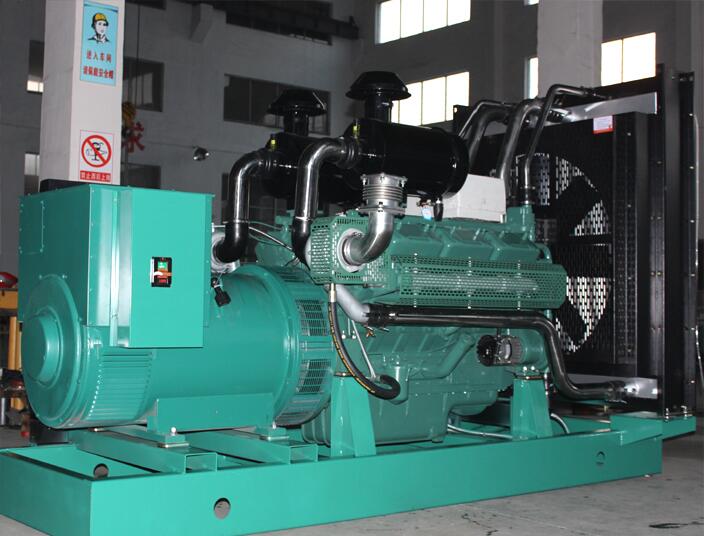

發電機的正常使用壽命可達 25 年，但實際上，由于制造缺陷，以及運行和維護，維修質量不能滿足要求，系統故障的影響會導致發電機故障，降低發電機的使用壽命。為了提前掌握發電機的技術特點，檢查維修質量，及時發現隱患并加以處理，有必要進行電氣試驗。

發電機運行試驗項目主要包括空載試驗、短路試驗和溫升試驗。

1. 發電機維修后的測試項目

發電機維修后的試驗項目包括：

主要結果如下：(1) 測量了定子繞組的絕緣電阻和吸收比。

(2) 測量定子繞組的直流電阻。

(3) 定子繞組直流耐壓試驗和漏電流試驗。

(4) 定子繞組的交流耐壓試驗。

(5) 測量轉子繞組的絕緣電阻。

(6) 測量轉子繞組的直流電阻。

(7) 轉子繞組的交流電壓電阻試驗。

(8) 定子鐵損試驗。

(9) 轉子的交流阻抗和功率損耗試驗。

2. 發電機的一般試驗項目

發電機一般試驗項目包括：

(1) 測量發電機和勵磁電路以及所有連接設備的絕緣電阻。

(2) 對發電機和勵磁電路以及所有連接的設備進行交流耐壓試驗。

(3) 測量發電機、勵磁機和轉子進氣軸承的絕緣電阻。

(4) 測量嵌入式溫度計的絕緣電阻，并檢查溫度誤差。

(5) 測量了消磁電阻和自同步電阻的直流電阻。

3. 發電機維修后一般試驗的要求和規定

(1) 定子繞組絕緣電阻和吸收比的測定

(1) 絕緣電阻不是剛性的，而是與先前的測量值（在相同的空氣溫度下）進行比較，以確定絕緣狀況。一般來說，可以根據每千伏不少于 1MQ 的標準粗略地判斷絕緣電阻。

(2) 各相絕緣電阻的不平衡系數不應大于 2。

(3) 吸收比（K-R60/R15) 不應小于 1.3。

(2) 測量定子繞組的直流電阻

在冷狀態下測量直流電阻，繞組表面溫度與周圍空氣溫度的差值應小于 3℃。

修正不同引線長度造成的誤差后，各相繞組或分支繞組的直流電阻差不應超過最小值的 2%，相對變化不應超過產品出廠時測量的相應值的 2%。

(3) 定子繞組直流耐壓試驗和漏電流測量

1 試驗電壓是發電機額定電壓的 3 倍。

(2) 試驗電壓按每級額定電壓的 0.5 倍分階段增加，每級停留 1 分鐘，并記錄泄漏電流。

在規定的試驗電壓下，泄漏電流應符合下列規定：

A. 每個階段的漏電流差不應超過最小值的 50%；當最大泄漏電流低于 20A 時，不應具體說明兩相之間的差異（但與工廠試驗值相比不應有顯著變化）。

泄漏電流不應隨著時間的延長而增加。如果不符合上述標準之一，應盡可能查明和消除原因，但也并非不可能投入使用。

當泄漏電流隨電壓顯著增加時，應注意分析。

(3) 氫冷發電機在充氫前后必須進行試驗（氫含量小于 3%)，嚴禁在換氫過程中進行試驗。

(4) 在水內冷卻發電機的試驗中，應采用低壓屏蔽的方法，不指定漏電電流（對于結構特殊的水冷發電機，在水流條件下試驗時可不接地繞組）。

(4) 定子繞組交流耐壓試驗

試驗標準按表 5 / 5 執行。

(5) 轉子繞組絕緣電阻的測定

①轉子繞組額定電壓為 200V 及以下者，用 1000V 兆歐表測量；200V 以上者。用 2500V 兆歐表測量。轉子繞組的絕緣電阻一般不低于 0.5MQ)。

(2) 水冷轉子繞組的絕緣電阻不得低于用兆赫計或其他低于 500 V 的儀器測量的 5MQ)。

(3) 當發電機定子繞組絕緣電阻達到起動要求，轉子繞組絕緣電阻不低于 2kQ 時，即可投入運行。

(4) 必要時，以發電機額定轉速（超速試驗前后）測量轉子繞組的絕緣電阻。
