柴油發電機組GCU320控制器詳細技術說明
1.概述:
GCU320發電機智能控制器,采用高性能的計算機芯片,可修改發電機的控制程序和保護參數, 它集測量、控制、保護、三遙等眾多功能為一體，完全滿足發電機使用者或專業組裝廠對不同類型的發電機組自動控制需求。
控制器測量顯示發電機輸出的所有電參數，及發動機的轉速、油壓、水溫、直流電源電壓和運行時間等。其中，電壓和電流采用真有效值測量，確保數據更準確。
中英文菜單選擇，大屏幕LCD顯示。
控制器面板上的按鍵用于選擇控制模式、啟動運行程序、數據顯示和運行保護參數的修改，LED指示燈用于指示控制器的運行模式和發電機組的運行狀態，LCD 顯示各測量參數和狀態。
控制器由鋁合金面板和噴粉的鋼外殼緊密組合而成。控制器的所有連線都通過針式帶鎖的端子連接，令設備的連線、移動、維修、更換非常容易和方便。
本說明書只適用于GCU320發電機智能控制器，凡使用者必須先詳閱本說明書。
2． 控制器外形結構與連線:

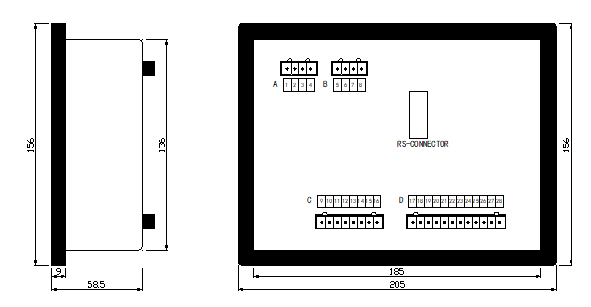

2.1 細尺寸如下：
1.概述:
GCU320發電機智能控制器,采用高性能的計算機芯片,可修改發電機的控制程序和保護參數, 它集測量、控制、保護、三遙等眾多功能為一體，完全滿足發電機使用者或專業組裝廠對不同類型的發電機組自動控制需求。
控制器測量顯示發電機輸出的所有電參數，及發動機的轉速、油壓、水溫、直流電源電壓和運行時間等。其中，電壓和電流采用真有效值測量，確保數據更準確。
中英文菜單選擇，大屏幕LCD顯示。
控制器面板上的按鍵用于選擇控制模式、啟動運行程序、數據顯示和運行保護參數的修改，LED指示燈用于指示控制器的運行模式和發電機組的運行狀態，LCD 顯示各測量參數和狀態。
控制器由鋁合金面板和噴粉的鋼外殼緊密組合而成。控制器的所有連線都通過針式帶鎖的端子連接，令設備的連線、移動、維修、更換非常容易和方便。
本說明書只適用于GCU320發電機智能控制器，凡使用者必須先詳閱本說明書。
2． 控制器外形結構與連線:
2.1 細尺寸如下：
| 操作面板 | W205mm×H156mm |
| 安裝開孔口 | W186m ×H137m |
| 厚度 | D68mm（未連線） |
注意：此控制器的機殼必須接大地，良好的低阻抗接地可以減小電力系統振蕩和暫態過程對儀表的沖擊。
控制器的運行環境溫度 -20~70℃
控制器的儲存環境溫度 -30~80℃
2.2 接線端口:
控制器的運行環境溫度 -20~70℃
控制器的儲存環境溫度 -30~80℃
2.2 接線端口:
| 插針號 | 功能說明 | 信號類 | 連線 |
| A1 | A相電壓輸入 | 0-300VAC | 1mm²線 |
| A2 | B相電壓輸入 | 0-300VAC | 1mm²線 |
| A3 | C相電壓輸入 | 0-300VAC | 1mm²線 |
| A4 | Ｎ零線 | 1mm²線 | |
| B5 | A相電流輸入{S1} | 0-5A(AC) | 1mm²線 |
| B6 | B相電流輸入{S1} | 0-5A(AC) | 1mm²線 |
| B7 | C相電流輸入{S1} | 0-5A(AC) | 1mm²線 |
| B8 | 電流輸入公共端{S2} | 0-5A(AC) | 1mm²線 |
| C9 | 繼電器輸出公共點 | 1.5mm²線 | |
| C10 | 燃油電磁閥繼電器輸出 | 常開干觸點， 16A/30VDC | 1.5mm²線 |
| C11 | 起動繼電器輸出 | 常開干觸點， 16A/30VDC | 1.5mm²線 |
| C12 | 充電機勵磁電源輸出 | 如果不使用，禁止連到負極 | 1mm²線 |
| C13 | 發電機組運行輸出 | 常開干觸點，3A/30VDC | 1mm²線 |
| C14 | 故障報警輸出 | 常開干觸點，3A/30VDC | 1mm²線 |
| C15 | 預報警輸出 | 常開干觸點，3A/30VDC | 1mm²線 |
| C16 | 怠速輸出 | 常開干觸點，3A/30VDC | 1mm²線 |
| D17 | 油壓檢測 | 壓力傳感器 | 1mm²線 |
| D18 | 水溫檢測 | 溫度傳感器 | 1mm²線 |
| D19 | 備用 | 測量0~5Vdc模擬量 | 1mm²線 |
| D20 | 油壓信號 | 低電位有效 | 1mm²線 |
| D21 | 水溫信號 | 低電位有效 | 1mm²線 |
| D22 | 急停信號 | 低電位有效 | 1mm²線 |
| D23 | 啟動{外控}信號 | 低電位有效 | |
| D24 | 備用信號測量 | 低電位有效 | 1mm²線 |
| D25 | 磁力傳感器信號{＋} |
1-35Vac 內部與直流電源的負極連接 |
兩芯屏蔽線 |
| D26 | 磁力傳感器信號{－} | ||
| D27 | 工作電源正極{+} | 8－35VDC | 1mm²線 |
| D28 | 工作電源負極{-} | 1mm²線 |
