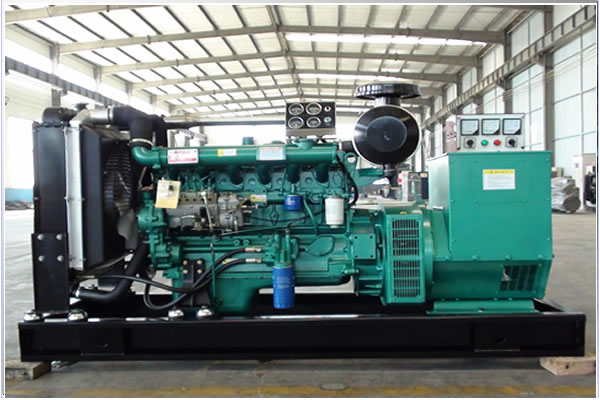

海口康明斯柴油發電機組-----550KW技術參數
2019-07-24
來源： 柴油發電機組廠家
|
發 電 機 組 |
機組品牌 | 康明斯(Cummins)柴油發電機組 | |
| 機組型號 | CSG550 | ||
| 常用功率（KW/KVA） | 500/625 | ||
| 備用功率（KW/KVA） | 550/625 | ||
| 額定電流（A） | 902 | ||
| 額定電壓（V） | 400/230（可調） | ||
| 額定轉速/頻率（RPM/Hz） | 1500/50 | ||
| 功率因素 | 0.8（滯后） | ||
| 接線方式 | 三相四線 | ||
| 空載電壓波形失真（≤%） | 5 | ||
| 電壓穩態調整率（≤%） | ±0.5 | ||
| 電壓瞬態調整率（≤%） | ±20～-15 | ||
| 電壓穩定時間（s） | ≤2 | ||
| 電壓波動率（≤%） | 0.5 | ||
| 頻率穩態調整率（≤%） | ±5(0-5可調) | ||
| 頻率瞬態調整率（≤%） | +10 ~ -7 | ||
| 頻率穩定時間（s） | ≤3 | ||
| 頻率波動率（≤%） | 0.5 | ||
| 啟動方式 | DC 24V電啟動 | ||
| 蓄電池 | 12V 200A | ||
| 長×寬×高（mm） | 3800×1550×1910 | ||
| 重量（kg） | 5400 | ||
| 標準大氣條件 | GB1105，ISO3046規定（符合） | ||
| 海拔高度（m） | ≤1000 | ||
| 環境溫度（℃） | ≤40 | ||
| 相對濕度（%） | ≤95 | ||
| 額定負載距發動機1（dBA） | 103 | ||
| 技術標準 | 符合GB/T2820.1，.5，.6及ISO85282-1，-5，-6“往復式內燃機驅動的交流發電機組”標準的規定。 | ||
|
發 動 機 |
柴油機品牌 | 重慶康明斯(Cummins) | |
| 柴油機型號 | KTAA19-G6A | ||
| 型式 | 4沖程、直列、6缸 | ||
| 進氣方式 | 渦輪增壓中冷 | ||
| 缸徑(mm)×沖程(mm) | 159×159 | ||
| 排量(L) | 18.9 | ||
| 壓縮比 | 13.0∶1 | ||
| 發動機最大功率（KW） | 610 | ||
| 恒負荷下穩態波動率(%) | ±0.25 | ||
| 排氣系統 | |||
| 最大排氣背壓(kPa) | 10 | ||
| 排氣流量（L/S） | 2054 | ||
| 排氣溫度（℃） | 584 | ||
| 進氣系統 | |||
| 最大進氣阻力 | 臟濾芯空濾器（kPa） | 6.23 | |
| 標準干凈濾芯空濾器（kPa） | 2.49 | ||
| 重型干凈濾芯空濾器(kPa) | 3.74 | ||
| 燃燒空氣量（m³/min） | 35 | ||
| 進氣流量（L/s） | 750 | ||
| 冷卻系統 | |||
| 冷卻液容量(L) | 91 | ||
| 最高出水溫度（℃） | 104 | ||
| 節溫器調溫范圍（℃） | 82-93 | ||
| 潤滑系統 | |||
| 最高機油溫度（℃） | 121 | ||
| 潤滑油容量（升） | 50 | ||
| 機油消耗(%燃油) | 0.5 | ||
| 燃油系統 | |||
| 燃油系統型式 | 康明斯PT直噴系統，EFC電子調速 | ||
| 燃油泵最大流量(L/H) | 242 | ||
| 額定功率燃油油耗(L/H) | 130 | ||
|
交 流 發 電 機 |
發電機品牌 | 英格 | |
| 發電機型號 | EG355L-500N | ||
| 額定容量(KW/KVA) | 500/625 | ||
| 勵磁方式 | 無刷勵磁，AVR電壓調壓 | ||
| 防護等級 | IP21 | ||
| 絕緣等級 | H | ||
| 繞組節距 | 2/3 | ||
| 超速能力 | 2250rpm | ||
| 短路電流能力 | 300%(3In):10s | ||
| 電話諧波因數THF | <2% | ||
| 發電機額定溫升 | 125℉ | ||
|
控 制 系 統 |
品 牌 | 香港凱訊 | |
| 型 號 | GU641CC模塊控制器 | ||
