海口上柴股份400KW柴油發電機組技術參數
2019-07-24
來源： 柴油發電機組廠家

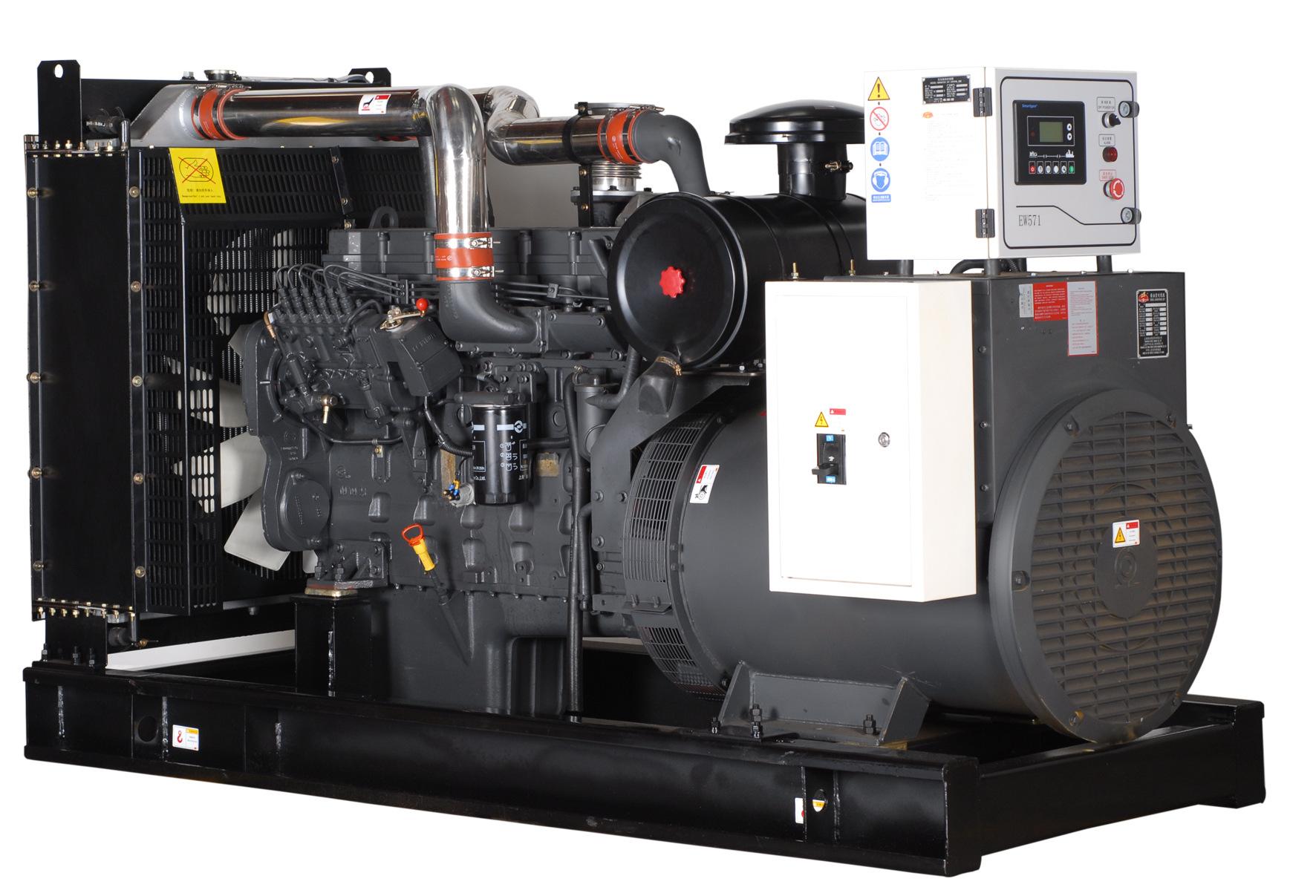

上柴股份400KW柴油發電機組技術參數
海口上柴股份400KW柴油發電機組技術參數
|
設 備 名 稱 |
配 置 |
參 數 | 性能說明 |
|
雅 康 柴 油 發 電 機 組 |
交 流 發 電 機 |
型號：EG315L-400N | 廣州英格發電機股份有限公司 |
|
電壓調整率（%）：穩態：≤±1%； 瞬態：+20%～－15% |
結構形式：無刷，自散熱，單軸承。 | ||
|
頻率調整率（%）穩態：≤1% 瞬態：≤+10%～－7% |
礪磁方式：無刷自勵式，可短時承受3倍過載電流。 | ||
| 電壓/頻率波動率（%）: ≤0.5%/≤0.5% | 電壓調節：AVR（自動電壓調節器） | ||
|
負載突變電壓穩定時間（S）：≤1S 負載突變頻率穩定時間（S）：≤3S |
軸承壽命：40000小時以上 | ||
| 波形失真率（%）≤5% |
絕緣等級：H級； 防護等級：IP21-IP23 |
||
| 抑制無線電干擾：符合VDE0875-N級及GB2820的規定。 | |||
|
自 動 控 制 屏 |
型號：英國深海 DSE3110 | ||
| 啟動方式：自動 | |||
|
英國深海 DSE3110是一種自啟動發電機組控制模塊，其設計符合發動機設備制造商最復雜的工藝規格要求。模塊用來自啟動和停止運行發電機組，顯示運行狀態和故障情況；當自動急停發電機組時，在控制面板上的LED燈會閃爍，并通過LED指示故障原因。可根據客戶需要選擇操作順序,計時器和報警信號。更改系統設置可使用807標準接口或者使用 808界面 接駁電腦進行修改。同時提供給操作員實時診斷功能進行近、遠程監控系統運行。同樣可通過計算機遙控啟動和停止發電機組。 本模塊的操作是通過在控制面板上的五個模擬按鍵的旋鈕來實現，其中包括停止、自動、手動。使用微處理器控制增強實施操作，因此模塊具有完整的計時器清單和預配置流程。這樣給復雜的技術要求帶來方便，和提供可設置的擴容裝置。繼電器輸出包括電磁閥輸出，啟動輸出和三個可設置輸出，通常繼電器會設置預熱，卸載和報警輸出，并且繼電器在規定范圍內可設置32種不同的功能，條件或者報警，繼電器提供正極電源輸出。 可設置輸入用到低油壓，高發動機水溫和控制啟動模塊可任意設置常開或常閉開關，四個可設置的輔助輸入提供給擴展保護，這些輔助輸入可選擇指示，在啟動發動機期間出現故障可設置為警報或停機輸出，可設置LED燈進行報警。 多種報警通監控下列狀況：低/超速度，充電失效，緊急停機，低油壓，高發動機水溫，啟動失敗，停止失敗，降低速率和選擇可編程輸入，在模塊面板有一個報警標志LED燈，與其他報警LED燈同時進行報警。 |
|||
| 控制器安裝在發電機上 | |||
|
附 件 |
蓄電池及連接線；消音器及彎管；波紋管；減震墊; | ||
發電機組配置清單
| 項目 | 名稱及規格 | 數量 | 備注 |
| 1 | 全新柴油發電機組 | 1套 | / |
| 2 | 燃油系統 | 1套 | 已裝在機組上 |
| 3 | 機油過濾系統 | 1套 | 已裝在機組上 |
| 4 | 空氣過濾系統 | 1套 | 已裝在機組上 |
| 5 | 冷卻系統 | 1套 | 已裝在機組上 |
| 6 | 起動系統 | 1套 | 已裝在機組上 |
| 7 | 排氣總管 | 1套 | 已裝在機組上 |
| 8 | 交流發電機 | 1套 | 已裝在機組上 |
| 9 | 自動穩壓板 | 1套 | 已裝在機組上 |
| 10 | 控制系統 | 1套 | 已裝在機組上 |
| 11 | 機組開關柜 | 1套 | 已裝在機組上 |
| 12 | 消音器及配件 | 1套 | 已裝在機組上 |
| 13 | 浮充充電器 | 1套 | 已裝在機組上 |
| 14 | 防震軟管 | 1套 | 已裝在機組上 |
| 15 | 彎頭 | 1套 | 已裝在機組上 |
| 16 | 法蘭 | 1套 | 已裝在機組上 |
| 17 | 法蘭墊片 | 1套 | 已裝在機組上 |
| 18 | 蓄電池及電池連接線 | 1套 | 已裝在機組上 |
| 19 | 電池水 | 1套 | 已裝在機組上 |
| 20 | 防震膠墊 | 6個 | 已裝在機組上 |
| 21 | 柴油機零件目錄 | 1份 | 資料 |
| 22 | 柴油機使用說明書 | 1份 | 資料 |
| 23 | 發電機合格證 | 1份 | 資料 |
| 24 | 發電機說明書 | 1份 | 資料 |
| 25 | 機組測試報告 | 1份 | 資料 |
